为保证项目实施的顺利进行,液晶拼接设备安装时应注意以下事项:
1、拼接屏安装要求
1)地面要求平整结实,承重力强。
2)柜机一般还要求基座直接与抗静电地板接触,保证地面长期承重不变形。
2、拼接屏控制室要求
1)控制电脑应位于拼接屏正对面,方便观看到拼接屏的操作。
2)控制电脑应尽可能位于拼接屏的正对面方向,并与拼接屏有合适的距离,以便于调试色彩调整等操作。例如:清视界龙影系列拼接屏,最远支持8m遥控调节。
3、液晶拼接屏光线要求
1)照明灯光建议采用内藏筒灯,距离屏幕3m外,且不直射屏幕。
2)如有较大窗户/落地窗,应用遮光窗帘或者深色系窗帘遮挡,避免光线直射影响显示。

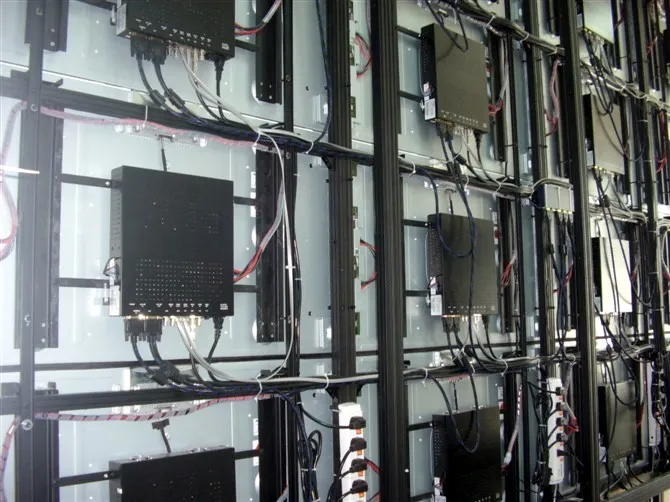

4、液晶拼接屏走线
1)强/弱电线缆隔开走线,避免信号干扰。例如:VGA线视频网络串口鼠标键盘延长线等因同主供电线分隔两个线槽。
2)地板砖/复合木地板等固定的地面,信号源和显示源之间要有走线槽,走线距离越短越好。
3)抗静电地板,走线出口处应开孔,留线缆出口。
5、液晶拼接屏供电电源
液晶拼接单元本身具备电源保护设计,保证了设备的正常安全的运行,同时还需要考虑到部分特殊情况,因此***能做到以下几点:
1) 系统的电源为AC220V±5%。
2) 需要用有保护接地线的三眼插座,有良好的接地,接地电阻<2Ω,保证遇到雷击等特殊状况时设备不损坏。
3) 拼接系统和图像控制器及控制PC等要求同相供电。
4) 拼接系统的电源必须经过相应功率UPS供电,电源电压要稳定,可靠。
6、拼接屏系统环境
1)拼接系统的背面需预留0.6m左右的维修通道,方便对齐进行维护检修。
2)工作环境温度恒定,一般保持在23℃±5℃、相对湿度20%-80%,但不同机型对环境温度和湿度的***值都有所不同,具体请参照产品规格书。
3)拼接屏前后温度和湿度应尽量相同,以保证散热和屏幕平整。
4)拼接屏房间要定期保洁,保持干净,防尘。
注意:用户自配视频/VGA矩阵(分配器)控制电脑(配置任意,主板带RS-232通讯接口),为了施工进度方便,龙影建议在下单的时候,随同询问销售,直接走打包采购。
以上就是龙影对液晶拼接屏的相关介绍,如果你还想要了解更多,或者还有其他问题,都可以留言给我!
